PCB à noyau métallique
Pourquoi choisir le noyau métallique pour le matériau PCB ?
Vous pouvez être assuré d'acheter Jiubao 1 Layer Aluminium PCB dans notre usine. La carte de circuit imprimé à âme métallique est une carte de circuit imprimé composite composée d'un substrat métallique, d'une couche de milieu isolant et d'une couche de cuivre de circuit. La matrice métallique est généralement en aluminium, fer, cuivre, cuivre invar, alliage tungstène-molybdène, etc. La dissipation thermique du substrat métallique est supérieure à celle du stratifié plaqué cuivre. La dissipation thermique du substrat métallique est liée à la densité et à la conductivité thermique de sa couche isolante. Plus la couche isolante est fine, plus la conductivité thermique est élevée. La couche isolante est généralement en résine époxy modifiée, polyphénylène éther, polyimide, etc. L'épaisseur de la couche isolante est de 50 μm-200 μm. Les couches de circuit sont constituées de couches de cuivre. L'épaisseur de la plaque métallique est de 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm et 5,0 mm. Comme les cartes de circuits imprimés rigides et flexibles, les cartes de circuits imprimés à base de métal peuvent être divisées en simple face, double face et multicouches, et constituent une variété particulière de cartes de circuits imprimés. Le PCB métallique est également connu sous le nom de PCB à noyau métallique, MCPCB, IMS (substrat métallique isolé), PCB à revêtement métallique.
Les substrats de PCB à noyau métallique sont classés en fonction de leur composition et peuvent être divisés en :
Stratifié recouvert de cuivre à base d'aluminium
Stratifié recouvert de cuivre à base de fer
Stratifié cuivré à base de cuivre
Stratifié recouvert de cuivre à base d'acier
Les stratifiés plaqués de cuivre à base de métal sont classés en fonction de leurs caractéristiques et peuvent être divisés en :
Stratifié recouvert de cuivre à base de métal général
Stratifié recouvert de cuivre à base de métal ignifuge
Stratifié recouvert de cuivre à base de métal hautement résistant à la chaleur
Stratifié recouvert de cuivre à base de métal à haute conductivité thermique
Stratifié recouvert de cuivre à base de métal à très haute conductivité thermique
Stratifié cuivré haute fréquence à base de métal de type micro-ondes
Stratifié plaqué cuivre à base de métal multicouche
Caractéristiques du circuit imprimé à noyau métallique :
un). Caractéristiques de l'aluminium : conductivité thermique de 237 W/(m·K), coût modéré, acceptable et largement utilisé.
b). Les caractéristiques du cuivre : la conductivité thermique est de 384 W/(m·K), le coût est trop élevé et il est utilisé pour des produits à haute valeur ajoutée.
c). Caractéristiques de l'argent : conductivité thermique 429 W/(m·K),
d). Caractéristiques du fer : conductivité thermique 80W/(m·K),
e). Caractéristiques de l'acier : conductivité thermique 40W/(m·K),
Un PCB métallique se compose d'une couche de feuille de cuivre, d'une couche diélectrique et d'une couche métallique.
· Couche de cuivre du circuit : La couche de cuivre utilisée est plus épaisse que la CCL normale (1oz-10oz). Des couches de cuivre plus épaisses signifient une plus grande capacité de transport de courant.
· Couche diélectrique : La couche diélectrique est une couche thermiquement conductrice d'une épaisseur d'environ 50μm à 200μm. Il a une faible résistance thermique, un faible transfert de chaleur et une faible isolation.
· Couche métallique : La troisième couche est une couche métallique, composée d'aluminium ou de cuivre, qui a une conductivité thermique élevée.

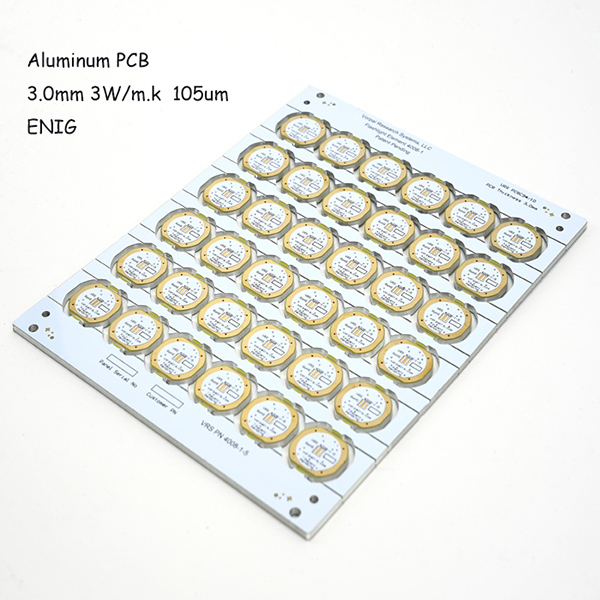

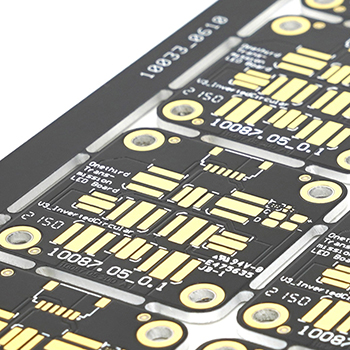

Circuit imprimé en aluminium à 1 couche
Présentation du produit de substrat en aluminium à 1 couche:
Le circuit imprimé en aluminium à 1 couche est un circuit imprimé en aluminium; le circuit imprimé en aluminium à une couche est divisé en trois couches : aluminium, couche isolante et cuivre. L'aluminium sert à la dissipation de la chaleur, la couche isolante sert au transfert de chaleur et à l'isolation, et le cuivre sert à la conductivité électrique. Les circuits imprimés en aluminium à 1 couche ont généralement des circuits imprimés d'un côté et des circuits sans fil lisses de l'autre côté. Les circuits imprimés en aluminium les plus courants sur le marché sont les circuits imprimés en aluminium à 1 couche. Le côté supérieur est le circuit et le côté inférieur est connecté à la coque ou à l'adhésif thermique pour la dissipation de la chaleur. Le circuit imprimé en aluminium à 1 couche remplace l'ancien panneau en fibre de verre FR4 et PCB, qui est solide et à profil haut, a une bonne dissipation thermique, n'est pas facile à casser et a une bonne flexibilité de structure de produit. Jiubao Technology est un fabricant avec un processus de fabrication de circuits imprimés à noyau métallique, un ensemble complet d'ateliers de production d'équipements de précision haut de gamme 7S, de l'alimentation des matériaux à l'emballage du produit fini, emploie une gestion d'équipe d'élite de haute qualité et dispose d'une solide équipe professionnelle engagée dans les circuits imprimés. production, il existe de nombreux ingénieurs et gestionnaires professionnels exceptionnels. C'est un fabricant professionnel de circuits imprimés en aluminium avec un équipement complet à grande échelle, une gestion stricte et une qualité supérieure.
Le circuit imprimé en aluminium à une couche est un stratifié plaqué de cuivre à base d'aluminium (un stratifié plaqué de cuivre est un substrat d'un PCB). Les PCB en aluminium sont en fait très similaires aux PCB FR4

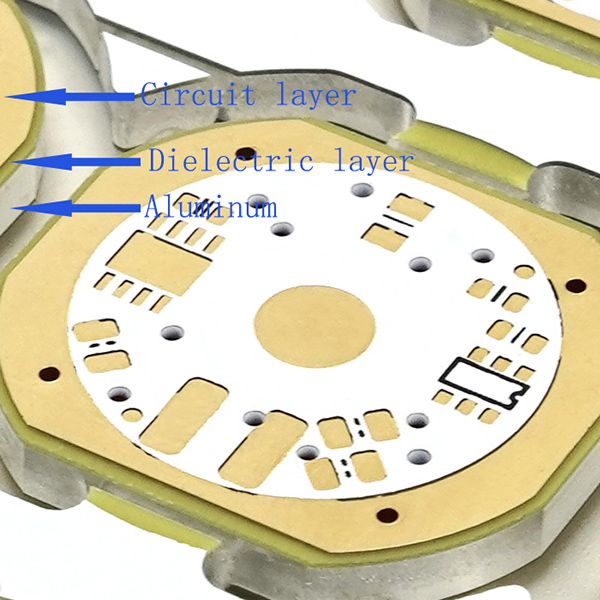

La structure du produit du circuit imprimé en aluminium à 1 couche est illustrée dans la figure :
Substrat |
Aluminium |
Épaisseur de la plaque(mm) |
0,8 ~ 3,0 mm |
Taille maximale(mm) |
1000X1500mm |
Conductivité thermique (couche diélectrique) |
0.8/1.5/ 2/3/5/8/12W/m.K. |
Épaisseur de cuivre(um) |
35;70;105;140-350um |
Couleur du masque de soudure |
Blanc, noir, noir mat, rouge, vert, bleu, vert mat |
Couleur du caractère |
Blanc/Noir/Orange/Rouge/Bleu |
Méthode de formage |
plaque de gong CNC; Découpe CNC en V ; formation de moules; découpe laser et fraisage |
Essai de contrôle |
ZI ; sonde volante à grande vitesse; test électronique ; Essai de tension |
Processus de traitement de surface |
HASL ; PLOMB GRATUIT DNIG OSP |
Délai de livraison |
2~3 jours |
Dissipation thermique : les performances du circuit imprimé en aluminium en matière de dissipation thermique sont assez bonnes par rapport au circuit imprimé FR4 ordinaire. Par exemple, un circuit imprimé FR4 de 1,5 mm d'épaisseur a une résistance thermique de 20 à 22 degrés par watt, tandis qu'un circuit imprimé en aluminium de 1,5 mm d'épaisseur a une résistance thermique de 1 à 2 degrés par watt.
Instructions de fabrication du processus de fabrication et de production de produits PCB en aluminium à 1 couche:
Dilatation thermique : Chaque substance a son propre coefficient de dilatation thermique. L'aluminium (22ppm/C) et le cuivre (18ppm/C) ont des CTE très proches. Étant donné que le PCB en aluminium fonctionne bien en termes de dissipation thermique, il n'y aura pas de problèmes sérieux d'expansion ou de contraction. Les PCB en aluminium fonctionnent très bien, sont durables et fiables.
Stabilité dimensionnelle : les PCB en aluminium présentent une stabilité dimensionnelle et des dimensions stables. Par exemple, lorsqu'ils sont chauffés de 30 à 140 degrés, leurs dimensions ne changent que de 2,5 % à 3,0 %.
· Autres : Les circuits imprimés en aluminium peuvent être utilisés dans la technologie de montage en surface pour les appareils électriques. Les PCB en aluminium peuvent être utilisés efficacement dans la conception de circuits en raison de leurs performances en termes de dilatation thermique de la conception de circuits. Les PCB en aluminium aident à prolonger la durée de conservation et la densité de puissance du produit. Les PCB en aluminium sont également très fiables. Les PCB en aluminium peuvent aider à réduire la taille globale du produit et constituent également une option moins chère. Les PCB en aluminium présentent un blindage électromagnétique et une résistance diélectrique élevée.
Champ d'application du produit PCB en aluminium à 1 couche:
La carte PCB de substrat en aluminium a une excellente ignifugation, une résistance mécanique élevée, une stabilité dimensionnelle, etc., en particulier une bonne dissipation thermique, un blindage électromagnétique et des propriétés d'étain flottantes. Largement utilisé dans les motos; allumeurs de téléphones portables; LED haute puissance ; haut-parleurs; modules d'alimentation ; systèmes de protection acoustique, etc.
Lampe de projection ; Lampadaire; Lampe de croissance des plantes ; Substrat en aluminium de lampe à LED ; équipement de projection ; Dissipateur de chaleur; Substrat de cellule solaire ; substrat en aluminium à 1 couche utilisé pour 90 % des éclairages sous-marins, adapté à 90 % des lampes.
Le PCB en aluminium est une solution idéale pour les produits haute densité et haute puissance tels que les applications LED, les équipements électriques, les ordinateurs, etc.
Si vous avez des problèmes thermiques dans la conception de votre PCB, l'aluminium devrait être votre première considération. JBPCB fournit toutes sortes de substrats en aluminium, y compris des substrats en aluminium à simple face, des substrats en aluminium multicouches, des substrats en aluminium hybrides, des substrats en aluminium flexibles, des substrats en aluminium à trous traversants, etc. D'autres catégories, telles que les substrats en aluminium à usage général, à haute température des substrats en aluminium à conductivité et des circuits imprimés en aluminium à haute fréquence sont également disponibles. Si vous avez besoin de plus de détails sur nos PCB en aluminium, n'hésitez pas à nous contacter.
FAQ
Q1 : Quelle est la quantité minimum de commande pour MCPCB ?
A1: notre MCPCB MOQ varie selon les différents articles, commande de support à partir de 1 pièces.
Q2 : Quels documents devons-nous fournir ?
A2 : PCB : les fichiers Gerber sont meilleurs, (Protel, power pcb, fichiers PADs), PCBA : fichiers Gerber et liste BOM.
Q3 : Quelles informations dois-je fournir en plus des documents ?
A3 : Le devis nécessite les spécifications suivantes :
a) Substrat :
b) Épaisseur de plaque :
c) Épaisseur de cuivre :
d) Conductivité thermique :
e) Traitement de surface :
f) Couleur du masque de soudure et de la sérigraphie
g) Quantité
Q4 : Les PCB à noyau métallique peuvent-ils être conçus avec des composants DIP chargés à travers des trous métalliques ?
R4 : Oui. Nous sommes un fabricant professionnel de circuits imprimés à noyau métallique, nous avons de nombreuses années d'expérience dans la production, vous pouvez voir les détails de nos circuits imprimés en aluminium à trou d'isolation
Q5 : Pouvons-nous faire le métier de l'image suivante ?
A5 : Oui, vous pouvez dessiner ce que vous voulez.
Q6 : Quelles sont les exigences de temps et d'environnement pour le stockage des PCB à noyau métallique ?
A6: La température et l'humidité du stockage des PCB à noyau métallique affecteront la durée de vie du produit. Sous l'emballage en film plastique sous vide, la température est de 25±2â; l'humidité est de 55 ± 5% HR et la qualité est garantie pendant 6 mois. Si l'emballage en film plastique sous vide a été retiré ou stocké plus de 6 mois, il est recommandé de cuire à 150°C/1 heure avant production.
