Détails du produit PCB HDI :
Le PCB HDI (High Density Interconnector) est une carte de circuit imprimé à densité de ligne relativement élevée utilisant des technologies micro-aveugles et cachées. Le PCB HDI a un circuit de couche interne et un circuit de couche externe, puis utilise le perçage, le placage de trous traversants et d'autres processus pour réaliser la connexion interne de chaque couche de circuit.
Le PCB HDI est généralement produit par la méthode de stratification, plus les temps de stratification sont longs, plus la qualité technique du PCB HDI est élevée. Le PCB HDI ordinaire est principalement un assemblage unique, le PCB HDI high-tech utilise deux technologies d'assemblage ou plus et adopte des technologies avancées de PCB HDI telles que l'empilement, la galvanoplastie et le forage laser direct.
Lorsque la densité du PCB HDI dépasse le panneau à huit couches, le coût de production du PCB HDI sera inférieur à celui du processus de stratification traditionnel et complexe. HDI PCB favorise l'utilisation d'une technologie d'emballage avancée, et ses performances électriques et la précision du signal sont supérieures à celles des PCB traditionnels. De plus, HDI PCB présente les meilleures améliorations pour les interférences à haute fréquence, les interférences d'ondes électromagnétiques, les décharges électrostatiques, la conductivité thermique, etc.
Les produits électroniques évoluent constamment vers la haute densité et la haute précision. Le soi-disant "élevé" améliore non seulement les performances de la machine, mais réduit également la taille de la machine. La technologie d'intégration haute densité (HDI) permet une plus grande miniaturisation de la conception du produit final tout en répondant à des normes plus élevées de performance et d'efficacité électronique. À l'heure actuelle, de nombreux produits électroniques populaires tels que les téléphones mobiles, les appareils photo numériques (photo), les ordinateurs portables, l'électronique automobile, etc. utilisent HDI PCB. Avec la mise à jour des produits électroniques et la demande du marché, le développement des PCB HDI sera très rapide.
Schéma de structure du circuit imprimé HDI :
HDI PCB est une carte de circuit imprimé d'interconnexion haute densité. Les cartes recouvertes de trous borgnes puis refondues sont des cartes de circuits imprimés HDI. Il est divisé en plaques de premier ordre, deuxième ordre, troisième ordre, quatrième ordre et cinquième ordre. Commander une carte HDI. Par exemple, la carte mère de l'iPhone 6 est une carte HDI de 5ème ordre
Le panneau HDI a 10 couches et 8 couches, et les couches périphériques denses ressemblent à une toile. La structure interne de la carte HDI utilise des graphiques 3D pour afficher la structure interne du circuit de la carte de diverses structures laminées.

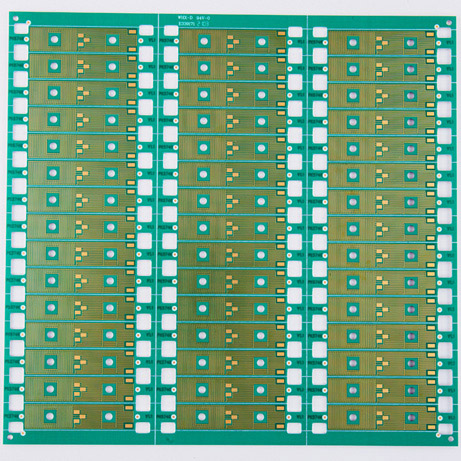

Vue avant et arrière des produits PCB HDI :
Panneau HDI et processus de fabrication :
Matériel: |
Rogers+FR4, Haut TG FR4, Téflon |
Couches: |
2-40l |
Epaisseur (mm) |
1.0-5.0 |
Commande: |
Niveau 1 - Niveau 6 |
Épaisseur de cuivre |
35UM-140UM |
Largeur de ligne minimale |
0,065 mm |
Ouverture minimale |
0,1 millimètre |
Couleur du masque de soudure |
blanc/noir/noir mat/rouge/vert/bleu/vert mat |
couleur de caractère |
rouge/noir/orange/rouge/bleu |
Méthode de formage |
Gong CNC, coupe CNC V, fabrication de moules, découpe laser et fraisage |
Examen de contrôle |
AOI, sonde volante à grande vitesse, test électronique, test de tension |
Processus de traitement de surface |
Or chimique d'immersion, or chimique de nickel de palladium, OSP, bidon d'aérosol |
la date de livraison |
6-10 jours |
Application des produits PCB HDI :
Les produits PCB HDI ont une large gamme d'applications et ne sont pas utilisés dans les produits conventionnels. Ils ne sont utilisés que dans des produits et circuits spéciaux de haute qualité qui nécessitent de la précision, tels que : l'électronique grand public, la maison intelligente, les communications 5G, l'aviation, la navigation GPS, le médical, le contrôle industriel, l'automobile, les semi-conducteurs, l'automobile.
Avantages des produits PCB HDI :
Il peut augmenter l'espace de câblage et le petit espace porte des lignes serrées, ce qui réalise la supériorité de l'intelligence du produit dans la demande des gens pour des produits exquis.
Questions fréquemment posées:
Q1 : Quelles sont les exigences de la carte pour la production de PCB HDI ?
A1: Nous sommes un fabricant professionnel de circuits imprimés HDI. Nous avons de nombreuses années d'expérience dans la fabrication de PCB. Nous vérifions la qualité des matériaux entrants couche par couche pour garantir la qualité du produit. Nous avons des fournisseurs de marques coopératives à long terme tels que Shengyi, Lianmao, Taiyao, Rogers.... Le processus de production contrôle strictement chaque processus et est conforme aux normes internationales du système de qualité PCB.
Q2 : Pouvez-vous spécifier les matériaux pour la fabrication de PCB ?
A2 : Oui, nous avons une coopération à long terme avec de nombreux fournisseurs de stratifiés revêtus de cuivre, et nous pouvons contacter les matériaux que vous recherchez.
Q3 : Quel est le mauvais trou dans la carte HDI ? Pourquoi casser ?
A3 : Cela signifie que les deux couches de trous mécaniques sont mal alignées. Comme le placage de cuivre n'est pas fait, l'intérieur du trou est vide, il n'est donc pas possible de percer un trou directement dedans.
